Der youBot

Youbot (IMG_5917)

Der youBot besteht aus mehreren Komponenten. Fast alle wurden während der Entwicklung von uns angepasst.

Der Manipulator

 Der Manipulator (oder auch Roboterarm) besitzt fünf Freiheitsgrade (bzw. Achsen/Gelenke). Er ist von KUKA explizit für die youBot-Plattform vorgesehen. Der orginale Endeffektor wurde von uns komplett ersetzt. Daran befestigt sind die Greifer und die Hardware für die Objekterkennung:

arm_barrier-pose (IMG_5851) arm_ablegen-container (IMG_5926) arm_endeffektor (IMG_5829)
Armpose während der Navigation Ablegen einer M20 Der Endeffektor

Steuerungs- und Kontroll-PC

 Um alle (Hardware-)Komponenten des Roboters kontrollieren und koordinieren zu können, benötigen wir ein Steuerungs-PC. Wir haben einen Intel NUC mit Core i7-Prozessor der 5. Generation verbaut. Darauf läuft aktuell noch ein Ubuntu 14.04 und ROS Indigo (Robotikframework). Demnächst soll auf Ubuntu 16.04 und ROS Kinetic umgestellt werden. Von ROS nutzen wir einige Standardkomponenten (SLAM, Laser-scanner-Node, Visualisierung, tf, ...). Ausserdem bildet es das Kommunikations-Backend.

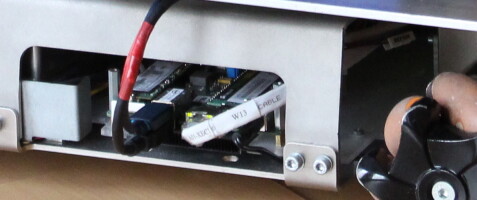

nuc (IMG_5722)
Der NUC im youBot (direkt unter dem Display)

 Der Arduino

 Der Arduino bildet die Schnittstelle zwischen Low-Level-Hardware (Greifer, LED-Ellipse) und dem Steuerungs-PC (siehe vorherigen Abschnitt). Mit "rosserial" werden Befehle zur Ansteuerung des Greifers an den Arduino MEGA2560 gesendet. Die Ansteuerung der LED-Ellipse beschränkt sich momentan auf An- und Ausschalten. Das Einstellen von Helligkeit und Farbe wäre aber denkbar.

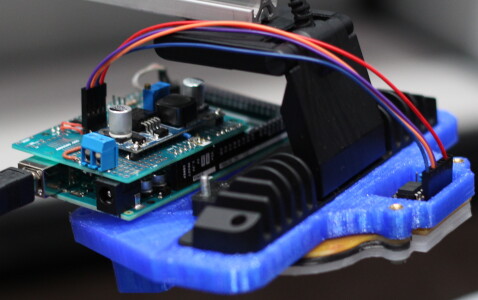

realsense+led+arduino (IMG_5761)
Der Arduino steuert die LED-Ellipse am RealSense-Teststand an.

Die Laserscanner

 Für die Hindernissdetektion während der Navigation setzten wir zwei Laserscanner der Firma Hokuyo ein. Jeweils einer ist hinten und vorne am Roboter montiert. Die Halterung wurde von uns so konstruiert, das eine Justierung der Scannerebene möglich ist.

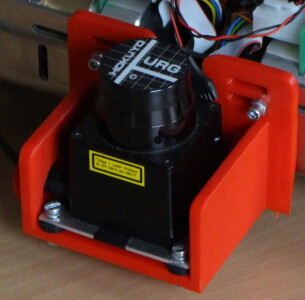

laser-hinten (IMG_5739)
Der hintere Laserscanner

 Das Inventory

 Das Inventory dient zum Transport von bis zu 3 Objekten. Es wurde von uns auf die Manipulationsobjekte der Liga zugeschnitten. Die einzelnen Elemente des Inventorys sind 3D-gedruckt.

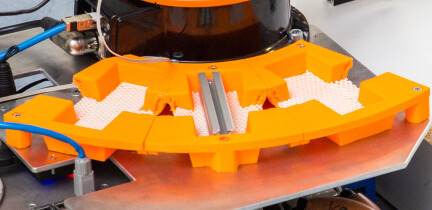

inventory (DSC01550) inventory_old (ZC7A8625)
Das aktuelle Inventory Das Inventory von 2015 (im mittlerm Fach liegt ein F20_20_G)

Der Antrieb

 Die Bewegung der youBot-Plattform wird durch vier, unabhängig angetriebene Omni-Wheels ermöglicht. Der Roboter kann dadurch Vorwärts-, Seitwärts und Rotationsbewegung ausführen. Durch eine geschickte Überlagerung dieser atomaren Bewegungsmuster kann der youBot jeden Punkt mit beliebiger Orientierung anfahren.

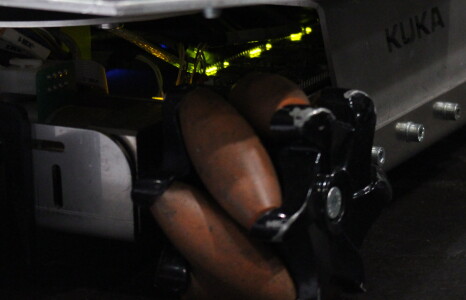

rad+motortreiber (IMG_5967)
Omni-Wheel (vorne links am Roboter). Im Hintergrund sind die Motortreiber.

 Die Energieversorgung

 Der youBot wird im autonomen Betrieb aus zwei Blei-Akkus (12V / 5Ah) versorgt. Wird ein externes Netzteil angeschlossen, werden die Akkus (zumindestens bis ca. 12,5V) geladen. Das interne Netzteil stellt zwei 24V-, eine 12V- und eine 5V-Schiene bereit. Die 24V-Schienen können per Notaus abgeschaltet werden, da sie die Motoren der Basis und des Armes versorgen.

Manipulator Inventory Arduino Stromversorgung Laserscanner Antrieb Display & Rechner
